Depuis que j'ai découvert ces petits afficheurs DC0-10A bien sympathiques, j'en mets partout : devinez mon âge mental ?

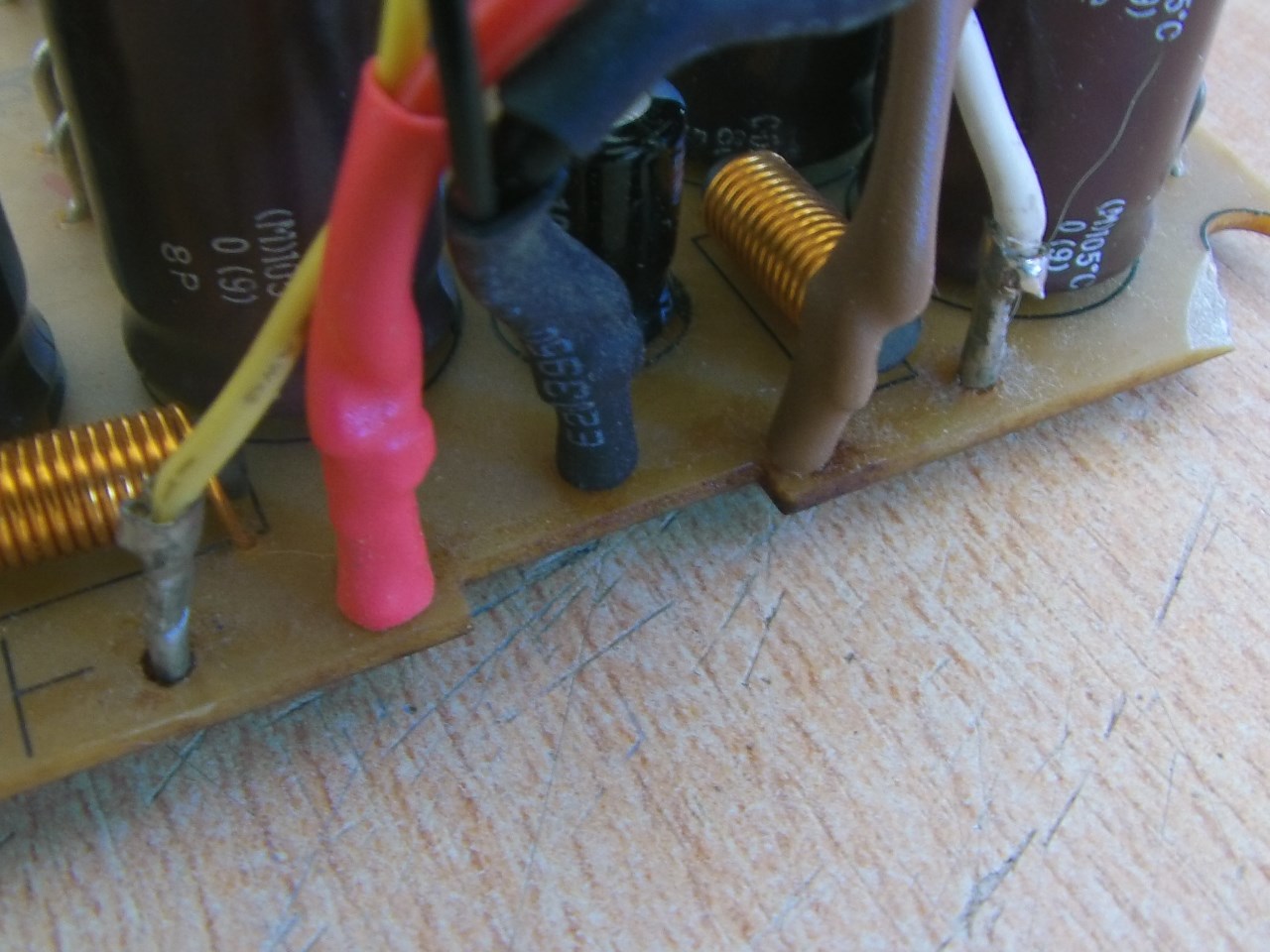

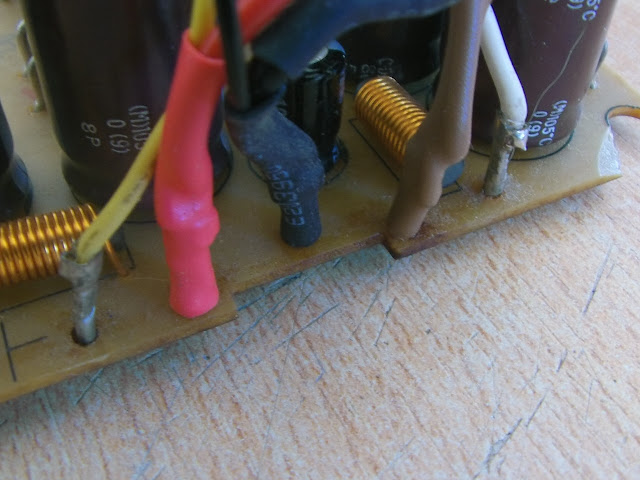

Cette fois-ci dans une alim traditionnelle. Déjà, un lecteur m'informe que ce composant chauffe beaucoup, autant rajouter alors un petit radiateur comme ceci. Bien entendu, profitez de l'occasion pour changer les vieux condensateurs :
Ensuite :
- le câble fin rouge : +12v (en parallèle)
- le câble fin noir : GND (en parallèle)
- le câble fin jaune : +5v de l'alim (en parallèle)
- le gros câble rouge : GND du câble allant à l'Amiga (en série)
- le gros câble noir : GND de l'alim (en série)
Protection :

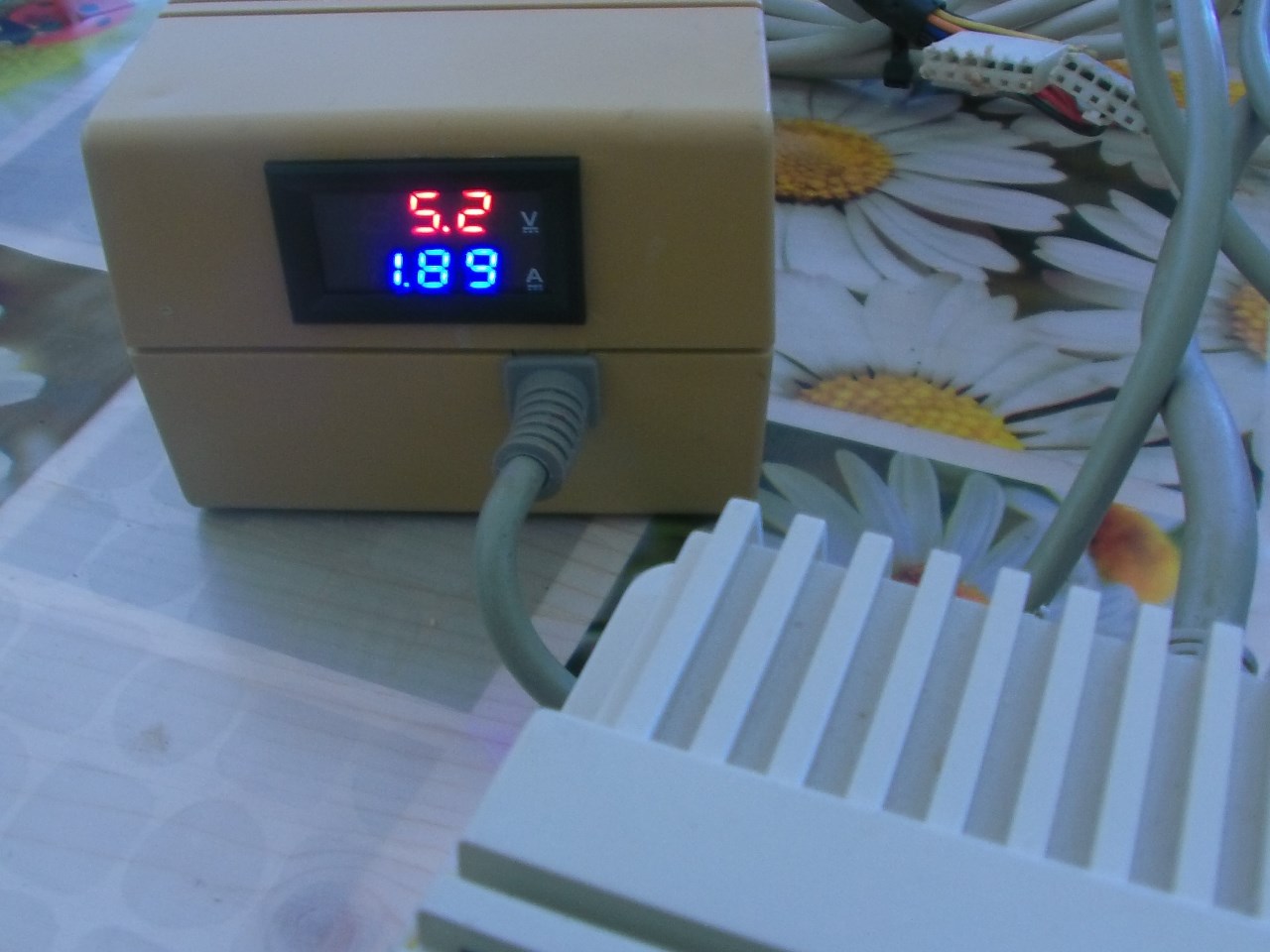

Carte A500 nue pour le +5v avec cette alim : 1.89 A
