Il est temps maintenant de changer aussi les vieux condensateurs de nos alimentations. Ici, celle d'une CD32 avec son numéro de version 313 375 :
La PCB est notée Rev AA3 :
Les condensateurs neufs sont arrivés. Il est préférable d'utiliser des 105° pour les alimentations :
Au passage, la technologie a bien évolué :
Rien d'extraordinaire, c'est un changement de condos des plus courants:
Voilà, c'est bon :
Il est conseillé de bien noté la date à laquelle le changement a eu lieu pour le savoir plus tard. Et bien protéger le sticker avec un scotch par dessus afin que la journée notée dure dans le temps :
Les condensateurs des alimentations sont encore plus important à changer que ceux des cartes puisqu'elles les alimentent en courant.
N'ayant aucun oscilloscope sous la main, regardez sur internet une alimentation d'Atari ST qui fluctue de 4 à 5 volts !! Oui, 1 volt de différence qui peut endommager les composants de nos Amiga :
Après des condensateurs neufs de bonne qualité, l'écart n'est plus que de 0,2 volts !

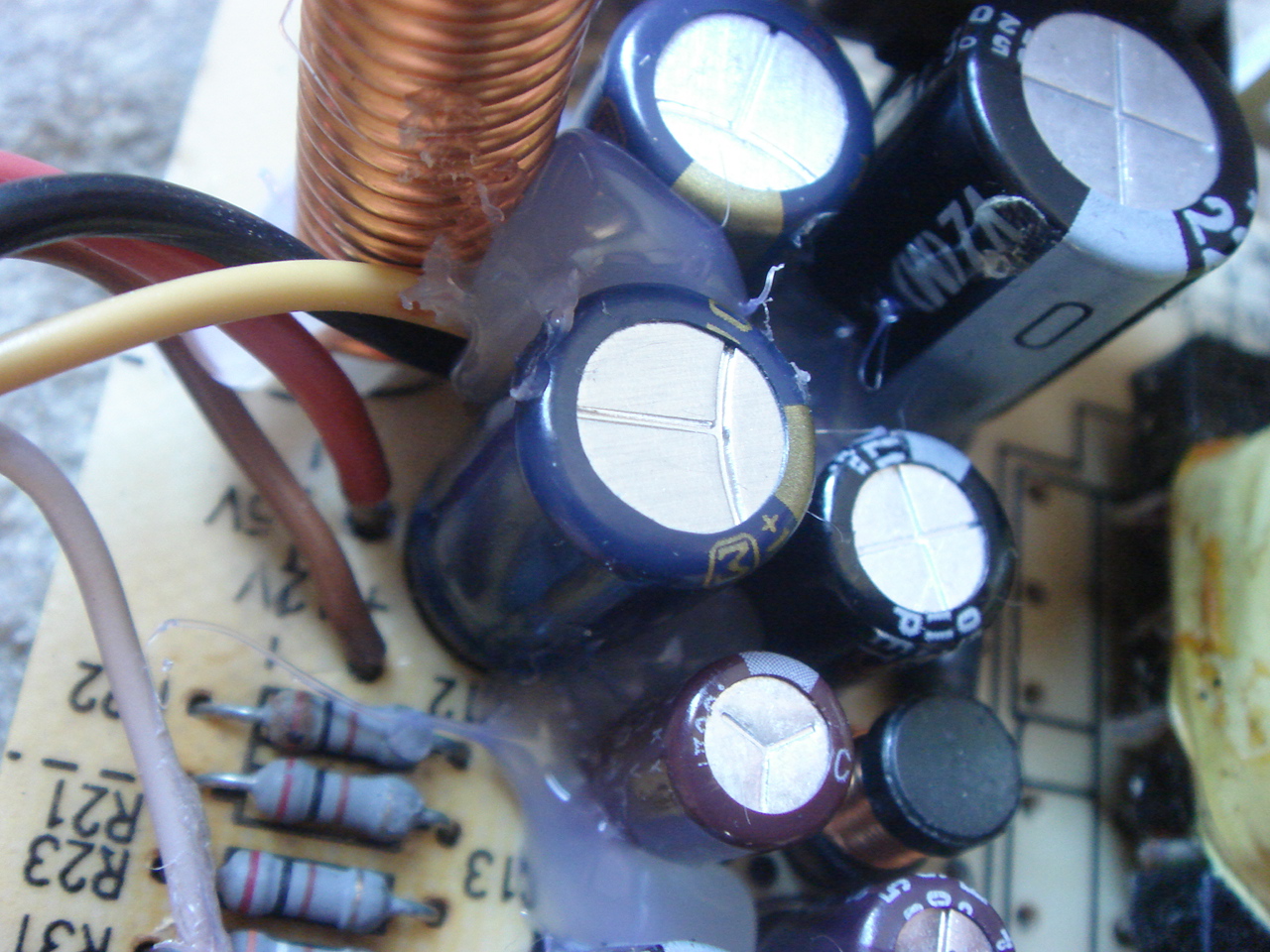

Pour finir, les condos étaient collés entre eux afin semble-t-il d'éviter de vibrer, vibrations causées par les petites bobines aux alentours. Il suffit de rajouter de la colle chaude, c'est très bien et très solide :
