Pile Apollo 12x0

J'ignorais qu'il existait des piles 3 volts plus petites : les CR1220 qui vont nous être bien utiles aujourd'hui !

Voici le support adéquat ainsi que la diode 1N4148 indispensable :

C'est juste les dimensions qu'il nous faut :

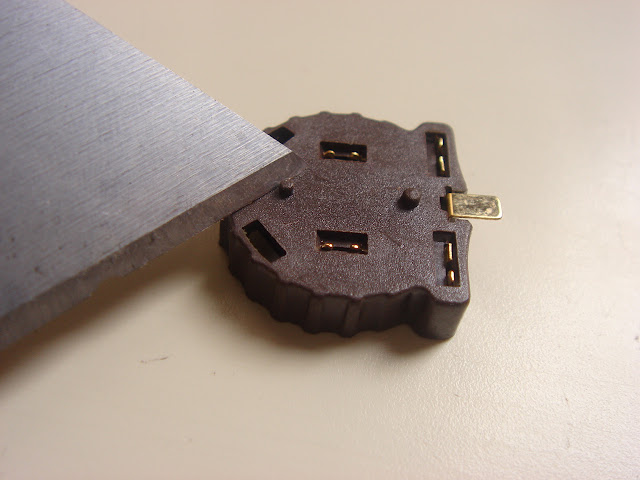

Les deux ergots doivent être coupé pour que le support soit bien à plat sur l'Apollo :

Ensuite, découpons un cache plastique pour éviter tout contact avec la 1260 et soudons la diode de cette façon :

L'élargissement du trou principal est indispensable pour y faire passer la diode. Attention, il s'agit juste d'agrandir d'un demi millimètre tout au plus, la PCB a certainement plusieurs couches :

Et de souder enfin la diode ici :

C'est super maintenant :



Les piles boutons ne coulent pas (enfin, j'espère), donc plus de risque de détérioration de la carte maintenant !
