dimanche 12 février 2012

Delfina overclocking

Il y a eu deux versions de cette carte Delfina au format Zorro 2 :
  1. Une version Lite avec un DSP à 40 Mhz
  2. Et une version Plus avec un DSP à 73.7 Mhz

C'est une Lite que nous allons examiner aujourd'hui : ce vieux crouton de CrashMidnick n'est pas content, puisqu'à cette fréquence de seulement 40 Mhz, la décompression de mp3 à plus de 192 Kb/s est ralentie avec parfois même des coupures sonores...

C'est un quartz de 4 Mhz qui est installé :

Avec donc un DSP à 40 Mhz, c'est inscrit dessus :

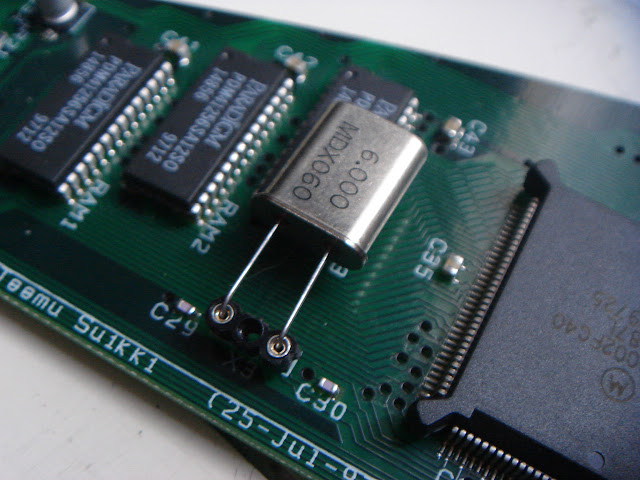

Overclockons dans la joie et la bonne humeur à 60 Mhz, puisque d'autres utilisateurs l'ont déjà fait et affirment que ça marche très bien :

Soudons un support :

Préparons le quartz avec un adhésif pour qu'il soit bien fixé sur la ram adjacente :

La carte est de 1997, et cette andouillette de CrashMidnick insiste pour changer les trois condensateurs par des neufs :

Les miens sont ici un peu plus gros, mais se soudent tout de même sans soucis :

Ajoutons par précaution un radiateur...

... mais superflus parait-il, le DSP chauffe peu... Les ataristes sur Falcon overclockent le leur de 25 à 50 Mhz !

Les mp3 à 320 Kb/s passent maintenant très bien avec cette nouvelle fréquence !
