Viper 630

Voici une merveille :

68030 à 42 Mhz avec 4 Mo de fast pour Amiga 600. Deux condensateurs ont coulé. Nous allons les changer illico :

Dessoudons-les :

Cleanons :

Des neufs, plus grand, mais qui s'adaptent simplement :

Pendant que nous y sommes, quartz sur support :

Le 68030 chauffe tout de même. La personne à qui appartient la carte semble aimer le silence. Nous allons donc remplacer le radiateur minuscule par un plus gros, qui vient d'une 3dfx. Mais il est plutôt conseillé d'installer un ventirad, surtout pour overclocker le CPU :

Les références du composant ont été grattés !

Avant de fixer le nouveau radiateur, il est possible d'upgrader de 4 Mo à 8 Mo en soudant deux composants mémoires supplémentaires. Ceux d'une veille carte PCI peuvent convenir :

Ah mais non... Ce ne sont pas les bons... Marchera pas là !

Les deux modules mémoires déjà installés sont des M5M418160BJ-6. Si vous avez ce genre de rams, ou d'autres compatibles, envoyez un email !

8 Mo, c'est mieux que 4 quand même !

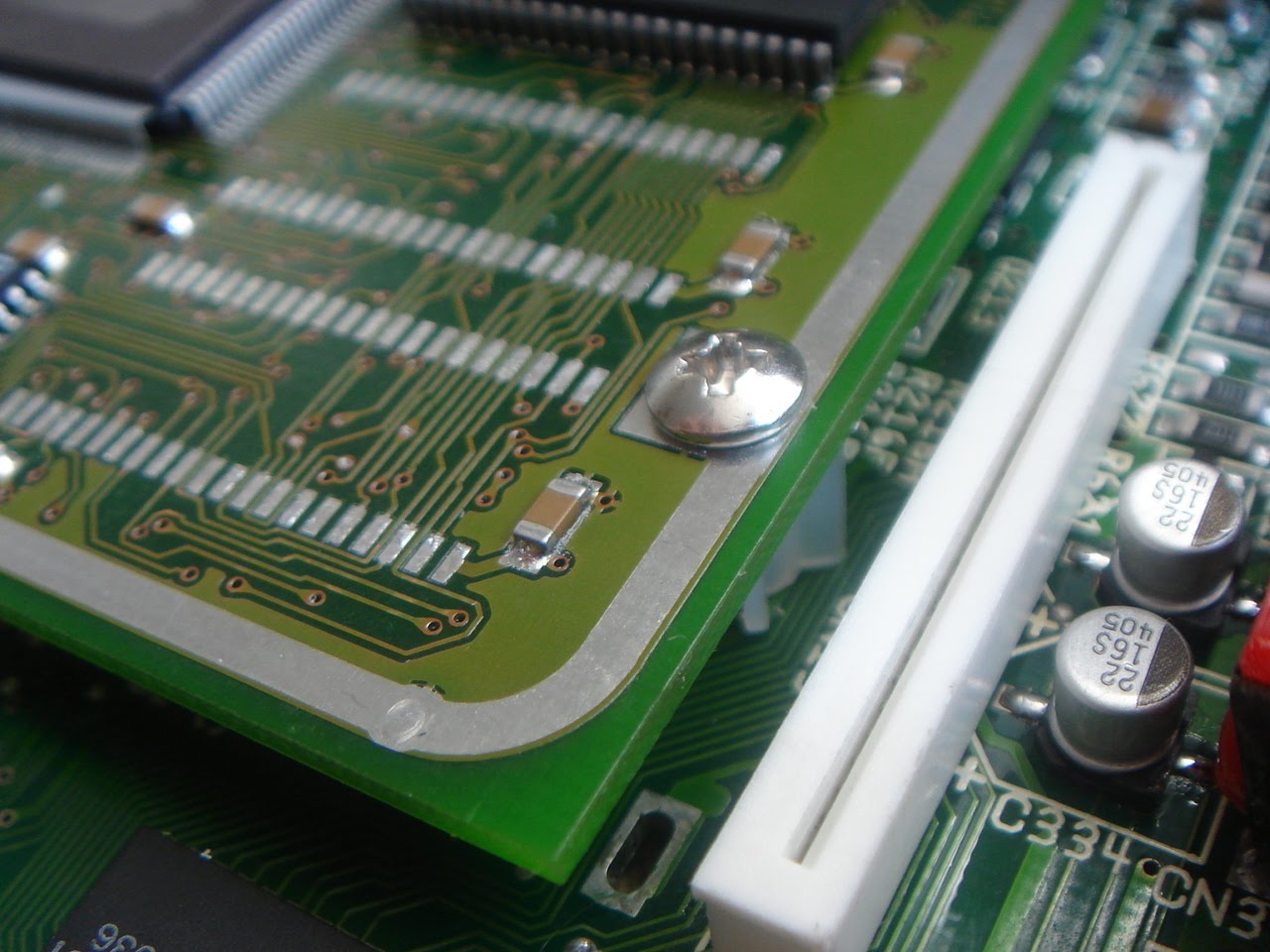

Ajoutons tout de même un pied, puisque cette carte ne tient que par un support enfiché sur le 68000 du 600 :

Il suffit de couper à la bonne hauteur, bien évidement !

Très bien maintenant :

Il ne nous reste qu'à trouver les deux modules rams !

Ca y est : les deux modules ont été trouvé et reçu :

Pour les souder, déposons de la pâte pâteuse comme ceci :

Il suffit ensuite de déposer les rams dessus, dans le bon sens bien évidement :

Et ensuite d'asperger d'air chaud. La pâte va devenir liquide et se regroupera automatiquement pour souder les pastilles et les tiges puisque ici l'espace entre chaque picot est assez important :

Ensuite, pour valider les 8 Mo, une résistance 000 doit être placée ici.

Un pont de soudure est équivalant :

Voilà, les 8 Mo sont opérationnels. Notez que, hélas, le port PCMCIA ne fonctionne plus avec cet ajout de ram. Il aurait été plus futé de ma part d'installer deux câbles avec un interrupteur de façon à switcher à 4 Mo lorsque l'utilisateur à besoin du port... Nous verrons ça une autre fois...

Et ben, l'OS 3.9 grignotte 1.1 Mo tout de même !
