A3640 incomplète

Voici une A3640 un peu particulière !

En effet, le condensateur C107 est absent. La carte fonctionnait pourtant sans, mais il est plutôt conseillé d'en ressouder un :

Les condensateurs d'origines sont des CMS, ils ont été changés par des aluminiums. Sur toutes les A3640, les condos C105, C106 et C107 n'ont pas été soudés dans le bon sens. Là aussi pour les électrolytiques de remplacement :

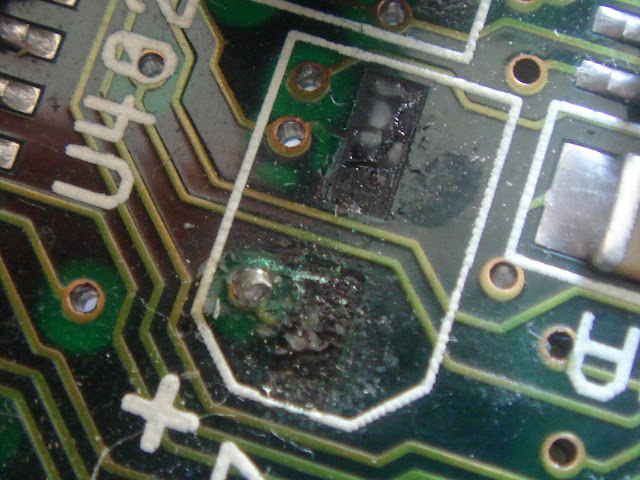

Il est tout de même préférable de changer les condensateurs par les mêmes boitiers que ceux d'origines. Nous allons donc réinstaller des CMS. Pour C107, les pastilles ne sont plus là : elles ont été trop chauffées, et se sont décollées. Commençons par cleaner la partie à retravailler :

Lors d'un dessoudage, le temps de chauffe des pastilles doit être le plus
court possible afin d'éviter qu'elles ne sautent !

De même lorsque qu'il s'agit de souder, il est vivement conseillé de faire au plus vite, c'est à dire de
 chauffer simultanément la tige, la pastille et la soudure une demi-seconde, pas plus.


Il nous faut donc reconstruire les pistes :

Grattons le vernis comme ceci :

Pareil pour l'autre pastille dont il faut auparavant déboucher le trou adjacent :

Voilà, il est possible maintenant de fixer un condensateur neuf :

L'oscillateur était connecté de cette façon :

C'est plus esthétique comme ceci :

Quelques autres modifs vont venir certainement pour cette carte, c'est une version 3.0, et il est préférable de l'upgrader en 3.2 pendant qu'elle est ici...
