Blizzard 1240 => 1260

Voici une Blizzard 1240 de chez DCE.

La personne veut un 060 dessus, c'est quand même bien mieux. Il y a quelques modifications à apporter pour que l'upgrade fonctionne.

Le pont de soudure doit être déplacé :

Ainsi que la résistance 000 :

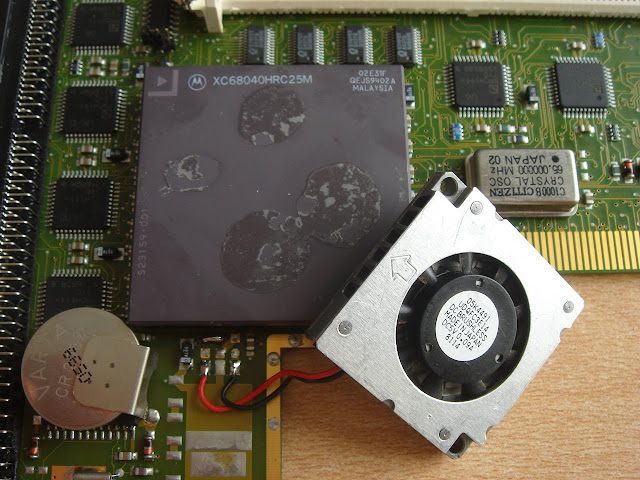

Nous verrons cela plus loin. Pour l'heure, désolidarisons le ventirad que nous fixerons sur le 68060. Avec un simple couteau très fin, c'est bon :

Le 68040 est sur support chez DCE :

Mais c'est un socket pour 040, le 68060 à plus de tige. Nous devons donc le déssouder :

Remarque : il aurait été possible d'ajouter les picots nécessaires au 060, mais le plastique gène. Or c'est un plastique très dur, pas simple à ne serait-ce que limer...

Dessoudons déjà les câbles du ventilateur :

Appliquons de la pâte spéciale qui améliore quelque peu le dessoudage à l'air chaud :

Badigeonnons avec il est vrai un pinceau disproportionné, mais je n'avais que ça ici :

Pas plus de 410° :

Le support tombe par lui même grâce à la gravité. Le résultat n'est pas tout à fait comme photographié ici, j'ai dû oublier de faire une photo : il est nécessaire de reprendre au pistole toutes les pastilles une à une puisqu'il reste de la soudure tout de même :

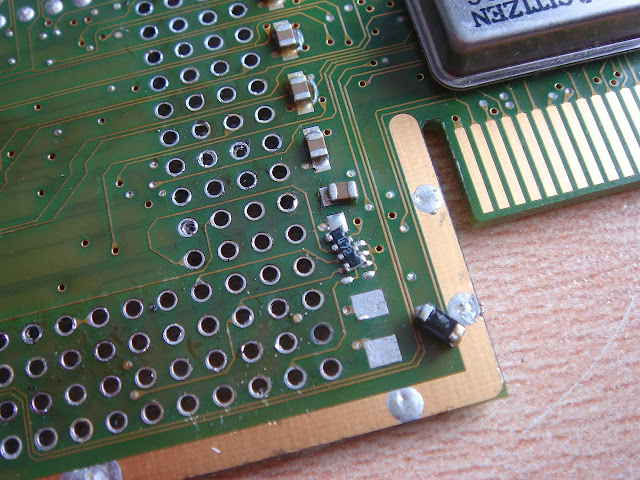

L'un des inconvénients de l'air chaud, c'est qu'on asperge tout autour. Je ne recommande pas son utilisation pour dessouder ce genre de support à très grands nombres de tiges. D'ailleurs, trois composants de l'autre côté ont été dessoudé :

Profitons déjà pour ressouder un condensateur neuf, puisque la personne veut tous les changer pendant l'upgrade. La carte date de 1999, ça n'est pas vraiment nécessaire, c'est un peu tôt encore...

Voici le 68060 tout neuf :

Allez, le 68040 passe le relais au 060 :

Dessoudons le pont qui alimentait en 5v le 68040. Le 68060 fonctionne en 3.3v, il faut ajouter un régulateur qui transforme le 5v en 3.3v :

Voilà qui est fait :

Prenons maintenant le régulateur CMS LT912 (ou un LT1085CM3.3) :

Que nous soudons ici :

Et aussi ici :

Il faut déplacer cette résistance aussi :

Le 060 a plus de tiges : il faut donc dessouder certaines pastilles :

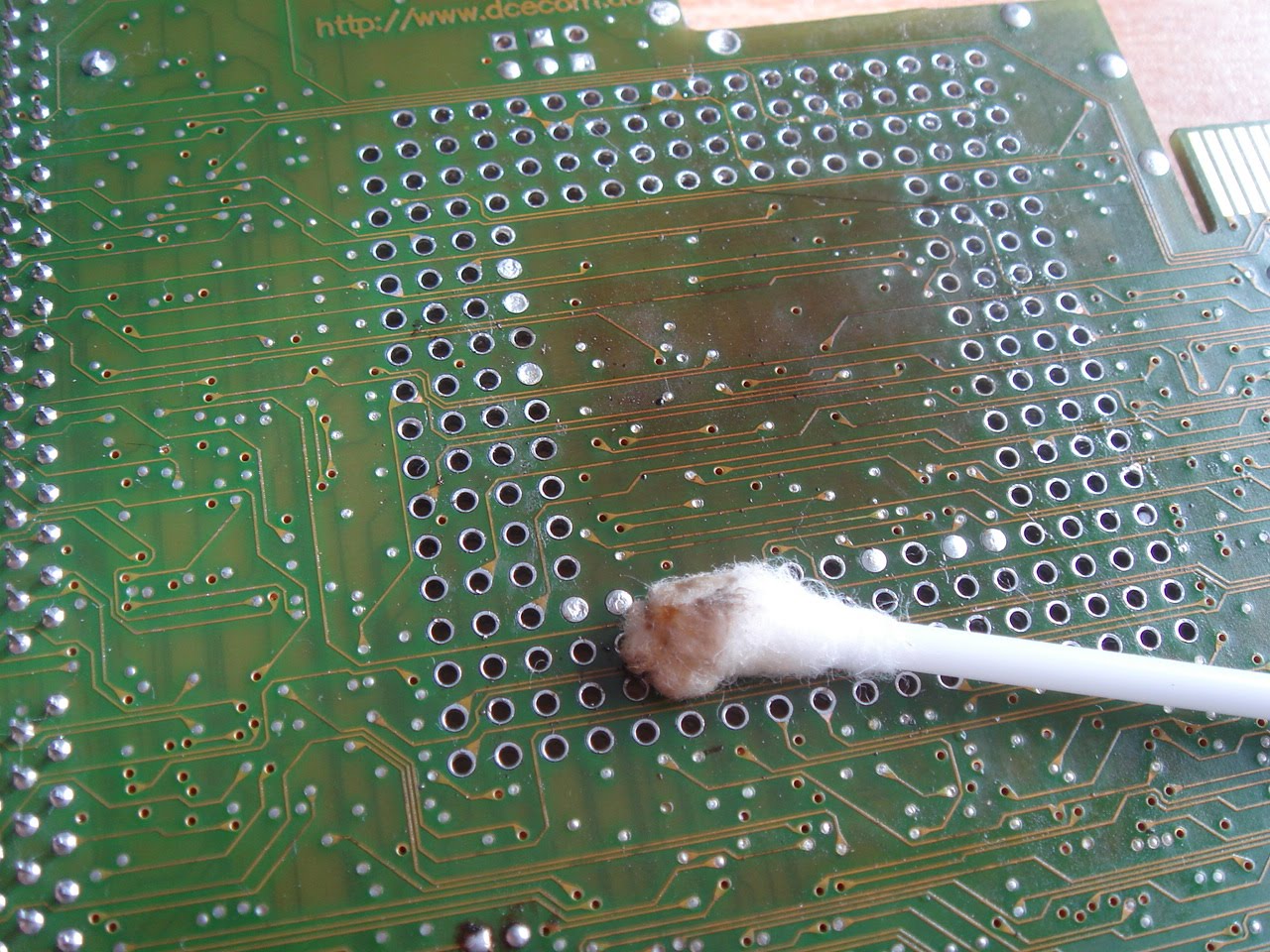

Cleanons à l'acétone avant :

Voilà, le processeur peut prendre logis maintenant :

Soudons :

Oh là là, il y a plein de flux ! Et certaines pastilles sont à boucher :

Comme ceci, bien ronde :

Acétone comme toujours pour cleaner le flux qui s'échappe de la soudure lorsqu'on la chauffe en l'appliquant :

Nickel maintenant :

Finissons par changer tous les autres condensateurs, pendant qu'on y est :

Voilà, ça marche :

C'est l'OS 3.1 qui ne détecte pas la FPU et la MMU, car la librarie chargée est la 040. Rassurez-vous, tout va bien avec les bonnes libraries 060 dans Libs: !
