Voici une upgrade mémoire de 1 Mo à 2 Mo de Chip pour A500+. Cette astuce est appelée PiggyBack : elle consiste à superposer des composants rams les uns au dessus des autres. Il faut bien entendu utiliser les mêmes types de composants que ceux déjà présentes sur la carte !
Il est nécessaire tout d'abord de plier à 90° toutes les tiges 17 des 8 rams que nous allons souder :
Pour ensuite les placer comme ceci. Elles ont un sens, indiquée par une coche, enfin un rond là, c'est pareil, vers la rom :
Mettre la ram supplémentaire bien sur l'autre, de façon à ne pas gêner la carrosserie et le clavier par la suite :
Souder une à une toutes les tiges, sauf la 17 :
Raccourcissons la 17 comme ceci :
Pareil pour toutes les autres :
Prenons maintenant du câble qui est recouvert d'un fin plastique transparent. L'avantage ici, c'est qu'il n'y a pas besoin de le dénuder, puisqu'en chauffant avec le fer à l'endroit choisit, le plastique protecteur fond :

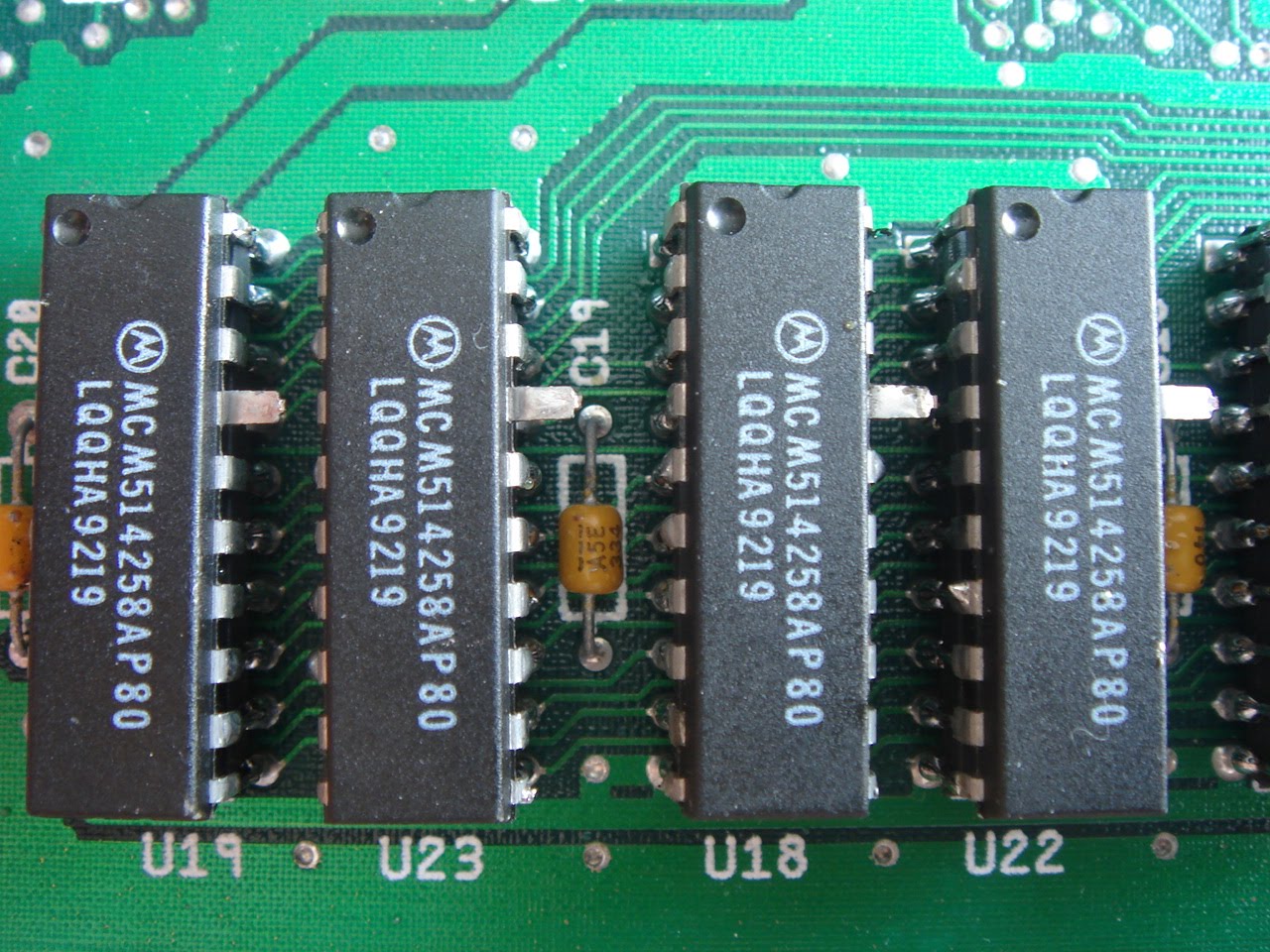

Appliquons le câble sur les quatre tiges 17 des composants rams U19, U23, U18 et U 22 :
Et soudons :
Relions ensuite à la tige 11 de U32 :
Faisons pareil pour les quatre autres rams U17, U21, U16 et U20. Et relions le câble toujours à U32, mais à sa tige 5 !
Fixons le câble avec de la colle chaude :
Voilà, c'est fini :
Et ça marche impec :
L'avantage de cette technique, c'est qu'elle ne coûte pas très cher : les composants rams sont très vieux maintenant et peuvent se trouver à de bons prix, c'est à dire quelques euros !
