Voici une alimentation 200 Watts AT qui va être transformée pour fonctionner sur un A4000. Le montage est très simple, et permet de faire marcher un Amiga 4000D à moindre coût si vous n'avez plus de PSU.
Démontons-là :

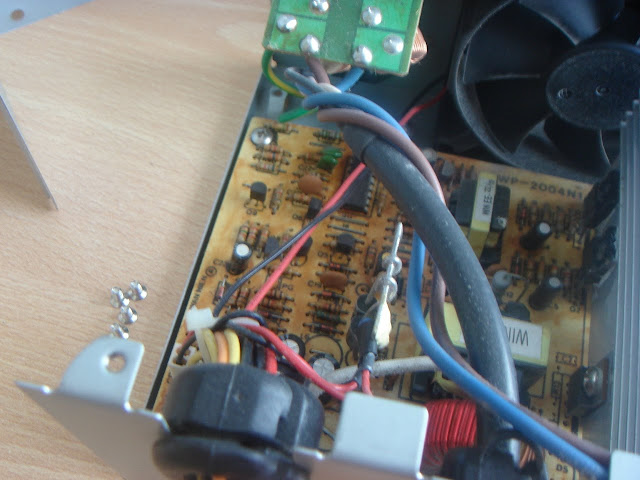

Elle est dans un état :
Le traditionnel bain :
Evaporation maintenant, et une bonne journée en plein soleil :
Comme neuve :
Coupons ce vieux connecteur AT :
Il faut accéder à la plaque afin de dessouder les câbles et ainsi installer les gaines :
Préparons les tubes plastiques moulants :
Les gaines s'installent très simplement autour des câbles :
Un collier de serrage pour maintenir le tout, mais c'est optionel, puisque les gaines tiennent très bien avec les tubes plastiques une fois chauffés :
Il est possible d'utiliser un briquet ou une allumette :
A 150° environ, c'est bien :
Tous les autres câbles se préparent de la même façon :
Ici, avec un objet fin, il suffit d'appuyer sur les picots pour qu'ensuite les câbles se libèrent :
Gaine enfilée :
Il est important de repositionner les picots dans le même sens que d'origine (la coche au rouge) :
Même topo pour les autres :
Elagage :
Soudons maintenant le connecteur PSU spécial (un Mate-n-Lock avec ref : AMP 350827-1 fabriqué par Tyco) :
L'ampérage étant assez important pour le +5v, il est recommandé de souder deux câbles pour un picot :
Pareil pour la GND :
Voilà tout est soudé :
Insérons-les tous comme ceci :
Finition :
Remontage :
Un collier de serrage ici pour maintenir ensemble tous les câbles :
Ensuite, il faut démonter toutes les attaches de la carlingue puisque nous allons la peindre :
Décollons aussi cette étiquette :
Et lavons au savon afin d'y appliquer la peinture qui accrochera mieux ainsi :
Allez hop :
Appliquons la peinture brillante en spray :
Il n'y avait pas d'autres couleurs affriolantes au magasin... Celle-ci est néanmoins brillante, et donne une belle allure maintenant !
Il faut tout ressouder pareil qu'avant :
Et voilà :
Tip top !
