Ici aujourd'hui un nouveau petit hack dans le même veine que celui de la 3640, mais cette fois pour overclocker la carte mère du 4000D.
Il suffit tout simplement de prendre une tige comme celle-ci et la plier à la bonne longueur avec son JMP de façon à toucher la pinoche 4 (2 = 10ns) du Delay Line EP8700:
Ensuite soudons :

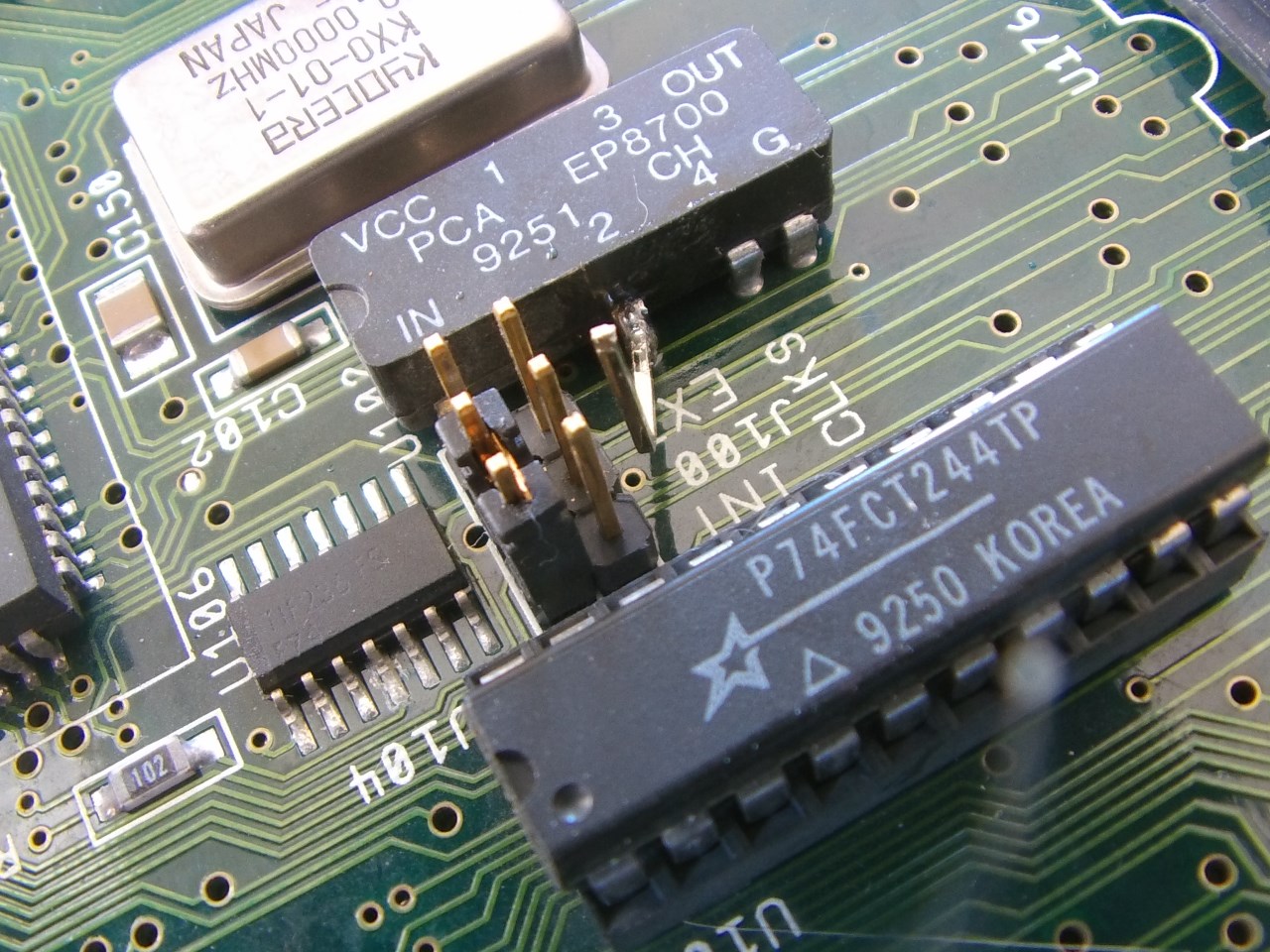

Nickel, ça tient très bien, aucun besoin de rajouter quoique ce soit... Peut-être éventuellement un peu de colle chaude, mais bon :
Le placement d'origine de J100 sur INT connectait le Delay Line sur sa broche 12 (3 = 15ns), nous obtenons cette fois une nouveau délais de 10ns avec cette broche 4 (2 = 10ns).
Plus d'informations dans un prochain article...
Do you have more information on this? With the other jumper set to EXT my machine won't boot after connecting to the EP8700
RépondreSupprimerYes, it's incomplete for the moment, I need to write the next article... It's actually for the 3630 and maybe one day for the 3640 too...
