mardi 5 mars 2013

fake 68060 rev6

Attention, il semblerait qu'il y ait de plus en plus de faux 68060 rev6 (maskset 71E41J) sur le marché asiatique !

Je viens de recevoir un colis qui en contenait trois ! Arg !!

En fait ce sont parfois des 68LC060 rev4 (LC = Low Cost = pas de Fpu) : certaines personnes ont gratté les inscriptions initiales et ensuite ré-imprimé 68060 avec dans le coin 71E41J...

Le but de cet article est de vous montrer les vrais et les faux, afin d'être sûr de vos achats futurs !

Je suis certain de ce que j'avance ici, j'ai eu ces CPUs entre les mains : j'ai tout vérifié par moi-même !

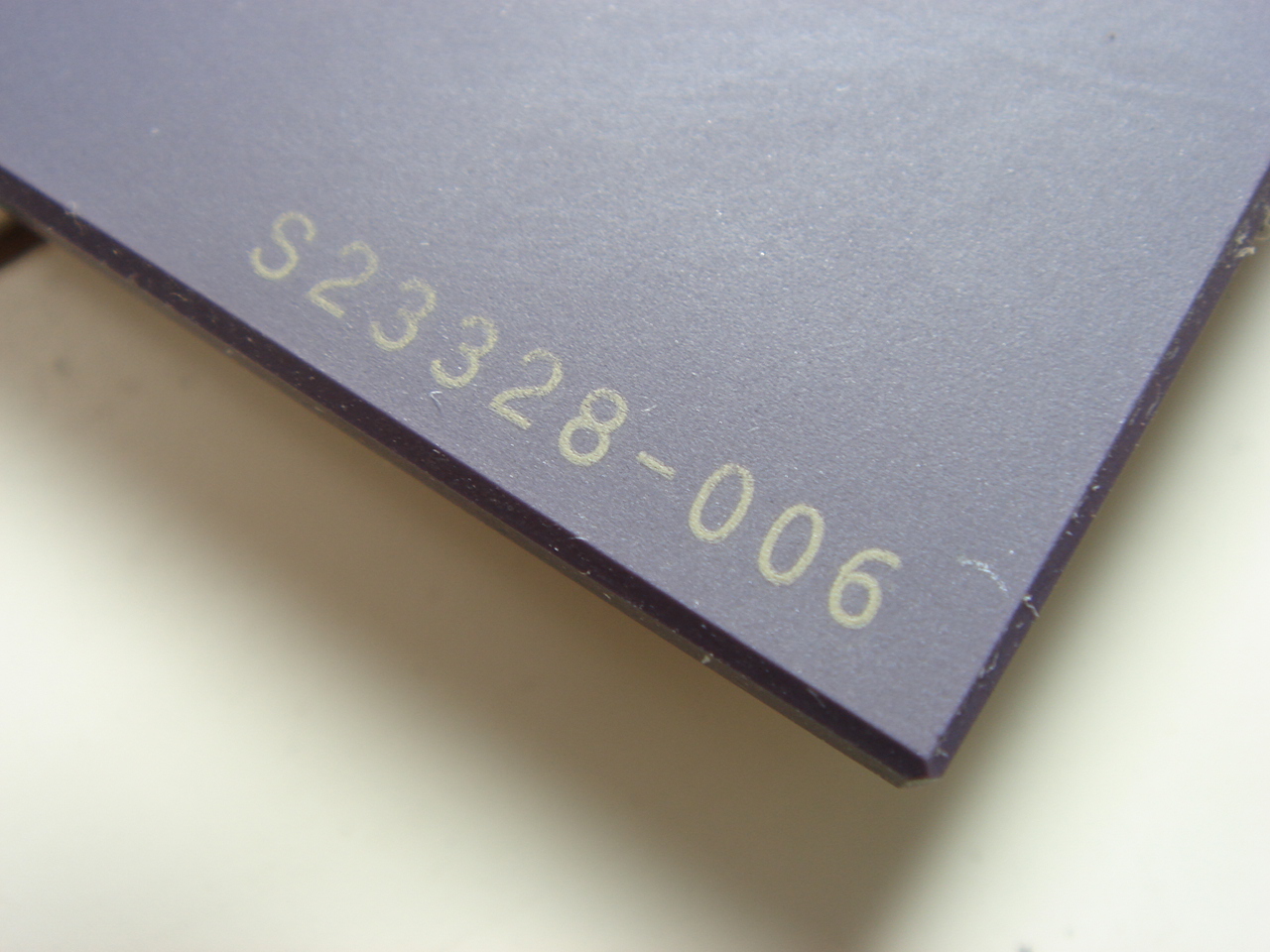

Commençons par le meilleur 68060 produit par Motorola, c'est celui-ci avec dans le coin en bas inscrit les chiffres -006 :

J'ignore ce que signifie exactement -006 : sur les deux que j'ai ici, ils montent sans aucun soucis à 105 Mhz avec un voltage à 3.3v et sont peu chaud à cette fréquence, environ 55° :

Attention à ceux-ci, il ressemble beaucoup au premier, mais c'est un faux :

Pour le savoir, il suffit de regarder le registre PCR qui contient la révision du CPU. Avec WhichAmiga, c'est plus simple :

Ceux-ci sont aussi des LC rev4, et c'est cette fois ce gros pigeon de CrashMidnick qui s'était fait avoir il y a quelques mois :

Celui-ci est un vrai, avec dans le coin -002 :

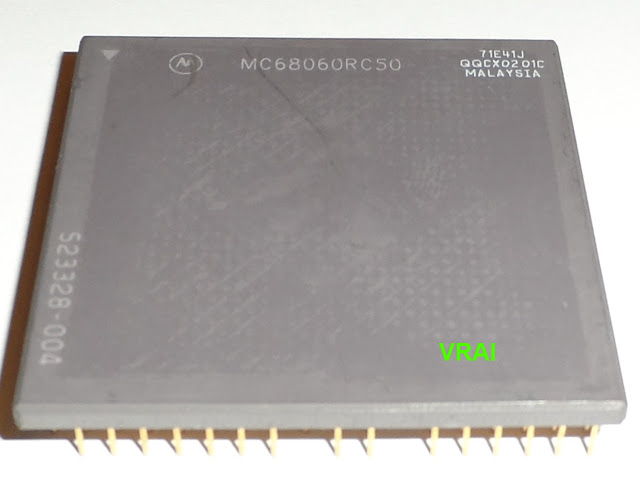

Un vrai -004 produit en 2002 :

En voici un autre vrai, fabriqué par Freescale en 2008 :

Attention, un faux bien fait ! C'est cette fois ce vieux schnock de Catmil qui s'est fait rouler dans la farine :

Celui-ci est un LC sans FPU donc :

Celui-ci est un vrai de vrai :

Celui-ci est un vrai :

Et celui-là aussi :


Un vrai 060 produit par Freescale en 2015 :

Pareil, un Freescale de 2006 :

Et un autre de 2014 :

Encore un vrai de vrai :

En regardant avec précision les fontes imprimées et avec ces photos pour référence, il devient simple de faire les bons choix...

Pour finir, voici un récapitulatif des différentes versions du 68060RC que j'ai eu et testé ici :
  • rev1 : maskset 01F43G (1994, gravé en 0.60µm)
  • rev2 : maskset 01G65V (1996, gravé en 0.60µm)
  • rev5 : maskset 74E41J (1998, gravé en 0.42µm)
  • rev6 : maskset 71E41J (1999, gravé en 0.32µm)

Si vous avez d'autres versions du 68060 rev6, contactez-moi par email pour que je complète cet article...
