mardi 20 septembre 2011

Apollo supports

Voici mon Apollo 060 achetée environ 250 € sur eBay il y a déjà un moment. Je m'en suis à peine servi qu'elle est tombée en panne. Marche plus, sans raison apparente... Arg ! La personne m'avait fait une fleur en pouvant la payer deux fois sans frais, mais bon, 250 € en tout c'est une somme quand même...

Complètement dég' que j'étais, j'avais récupéré quelques composants dessus, pensant qu'elle était fichue : en effet, ces cartes sont un peu capricieuses parait-il...

Mais un jour Stachu100 (un réparateur Amiga polonais) affirme sur Amibay qu'il a eu des soucis parfois avec les deux supports qui ne seraient pas très fiables...

Bon essayons, y'a tout à gagner de toute façon ! Otons-les et soudons directos les composants en question sur la carte. Commençons par le Mach131, et ensuite avec le Mach210 :

Déjà, nous pouvons remarquer que le support est quelque peu arrondi pour celui-ci :

Du bon hotair bien de chez nous et hop !

Tiens, une pinoche s'est décrochée :

Il est préférable d'ôter la soudure résiduelle :

Il suffit ensuite de souder une à une toutes les tiges du composant sur la PCB :

Même topo pour le Mach210 :

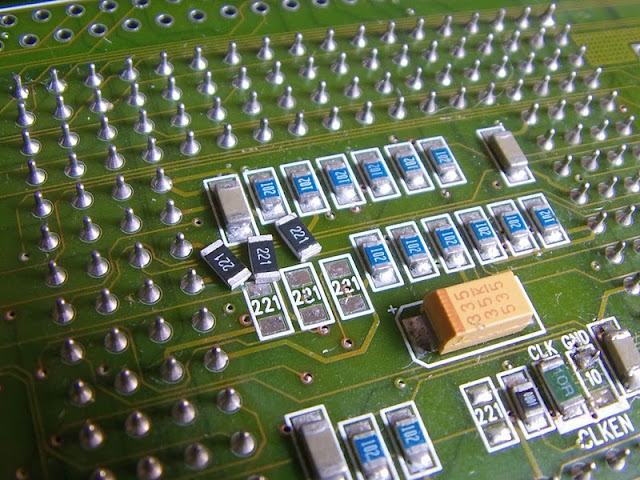

Ayant eu besoin de ces résistances 220 ohms pour d'autres cartes, elles avaient été dessoudée... Des neuves viennent d'arriver aujourd'hui !

Pour l'eprom, il est tout à fait possible d'utiliser une W27C010 qui a le gros avantage de se programmer autant de fois que nécessaire sans passage aux UVs :

Le moment tant attendu arrive, branchons et allumons... Hourra, elle remarche !!!

Voilà donc deux bonnes nouvelles :
  1. une panne potentielle trouvée pour d'autres Apollo en détresses,
  2. et une carte qui refonctionne.

Youpi !!
