Voici une Blizzard équipée d'un 68040 à 40 Mhz :
Il y a quelques soucis à deux endroits : des condos endommagés...

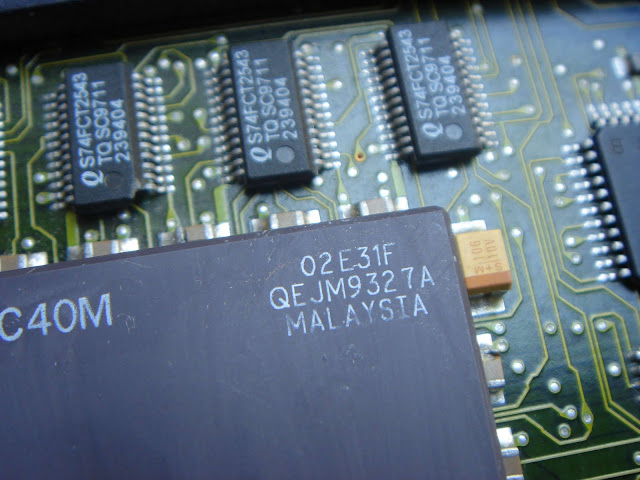

C'est un 040 avec un maskset 2E31F, gravé en 80 um. Très chaud à 40 Mhz, il ne fonctionne seulement que quelques instants à 50 Mhz :
Même avec un gros radiateur et ventilateur, l'Amiga se mets à freezer...
Mais Motorola sort une nouvelle révision en 2002, cette fois gravée en 0.57 um, avec le maskset L88M :
Il suffit de dessouder le vieux 040 :
Et c'est là que nous découvrons un troisième problème :
La carte marche comme cela, mais il va falloir ressouder des composants valides bien sûr !
Il est plus futé ici de souder un support pour le 040 avec l'idée de laisser une porte ouverte pour installer un 060 dans le futur sans tout dessouder. Les 68060 ont plus de pinoches :
Voici le support spécial 060 :
Ajoutons 6 pinoches pour avoir un support compatible 040/060 :
Voilà, tout simplement :
L'Amiga est stable, ça marche maintenant !
Noter qu'il faut des Simms à 50 ns pour que l'Amiga boot à cette nouvelle fréquence :
Après quelques rapides tests, un 68060 à 64 ou 66 Mhz est tout de même plus rapide...
C'est un 040 avec un maskset 2E31F, gravé en 80 um. Très chaud à 40 Mhz, il ne fonctionne seulement que quelques instants à 50 Mhz :
Même avec un gros radiateur et ventilateur, l'Amiga se mets à freezer...
Mais Motorola sort une nouvelle révision en 2002, cette fois gravée en 0.57 um, avec le maskset L88M :
Il suffit de dessouder le vieux 040 :
Et c'est là que nous découvrons un troisième problème :
La carte marche comme cela, mais il va falloir ressouder des composants valides bien sûr !
Il est plus futé ici de souder un support pour le 040 avec l'idée de laisser une porte ouverte pour installer un 060 dans le futur sans tout dessouder. Les 68060 ont plus de pinoches :
Voici le support spécial 060 :
Ajoutons 6 pinoches pour avoir un support compatible 040/060 :
Voilà, tout simplement :
L'Amiga est stable, ça marche maintenant !
Noter qu'il faut des Simms à 50 ns pour que l'Amiga boot à cette nouvelle fréquence :
Après quelques rapides tests, un 68060 à 64 ou 66 Mhz est tout de même plus rapide...
