Voici un nouveau montage très simple et très utile. En effet, certaines cartes n'acceptent que des oscillateurs rectangulaires (DIL14), ce qui est parfois un problème puisqu'il existe aussi des oscillos carrés (DIL8).
Il suffit de prendre deux tiges de condensateurs ainsi que deux supports avec leur tige coupée comme ceci :

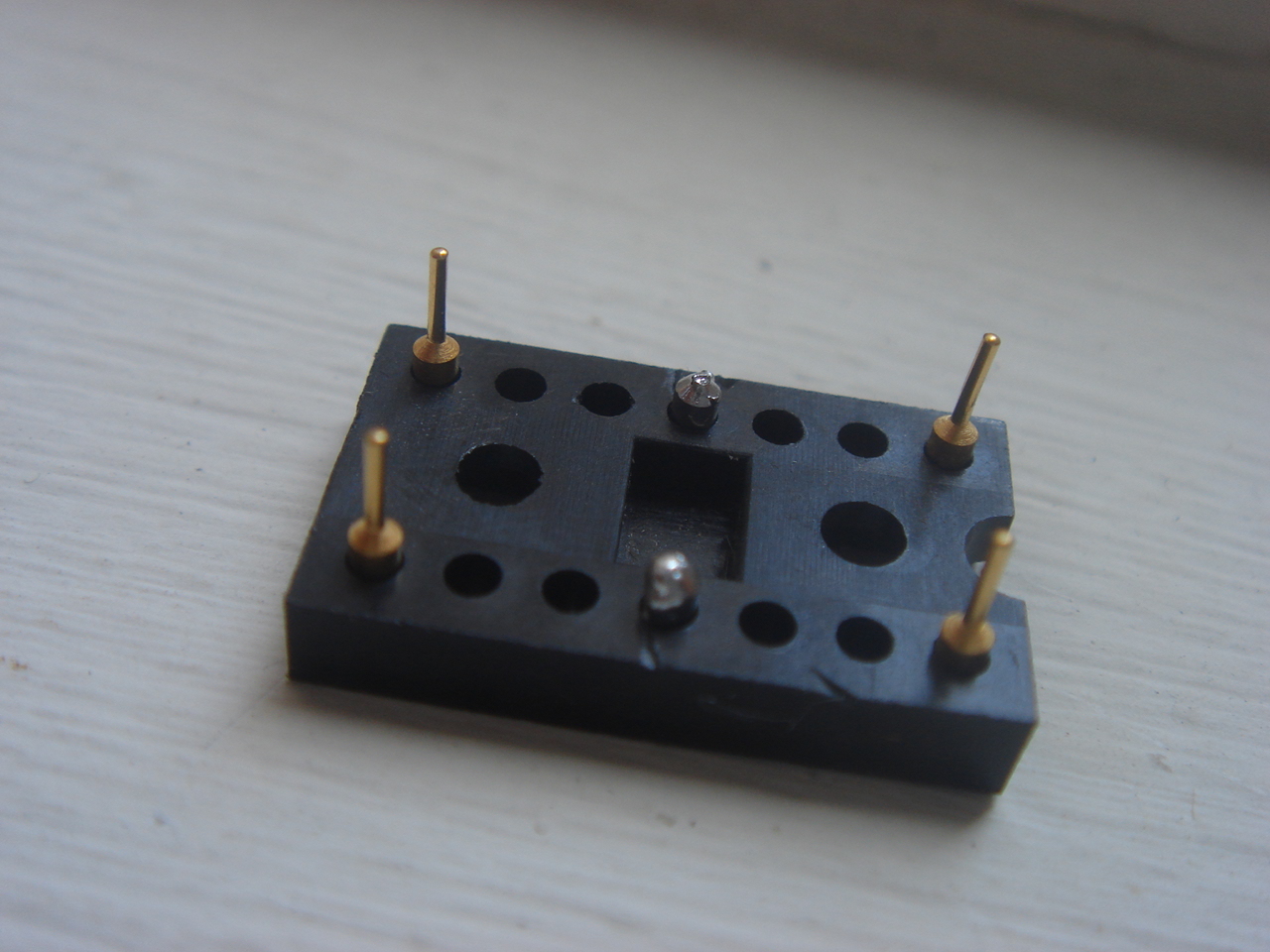

Ensuite, soudés de cette façon en prenant garde au sens indiqué par la coche :
Voilà installé sur cet A3000D. Il vaut mieux éviter que la partie centrale que nous avons ajoutée ne touche la carte, même si cette dernière est protégée par du vernis vert. Il suffit de surélever très légèrement le support pendant la phase de soudage :
