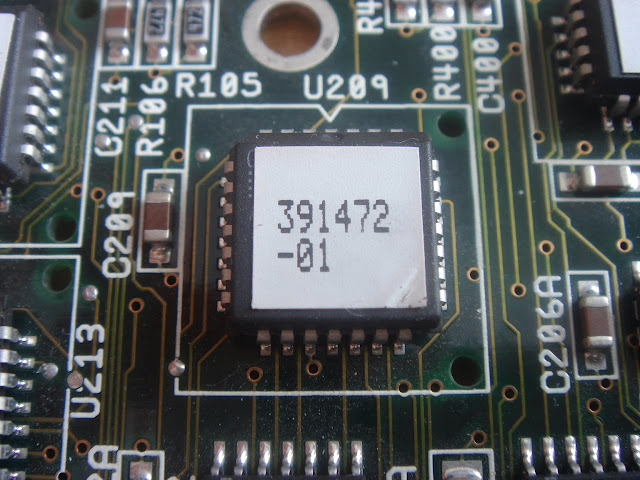

Cette carte a été disponible en trois versions : 3.0, 3.1 et 3.2 ! Seules les versions 3.0 et 3.1 sont imprimées en blanc sur la carte. La 3.2 se caractérise par une 3.1 avec U209 en version -03 ! Ici, sur cette carte 3.0, c'est la -01 qui pose des problèmes avec certaines cartes Zorro. Une -03 règle tout !

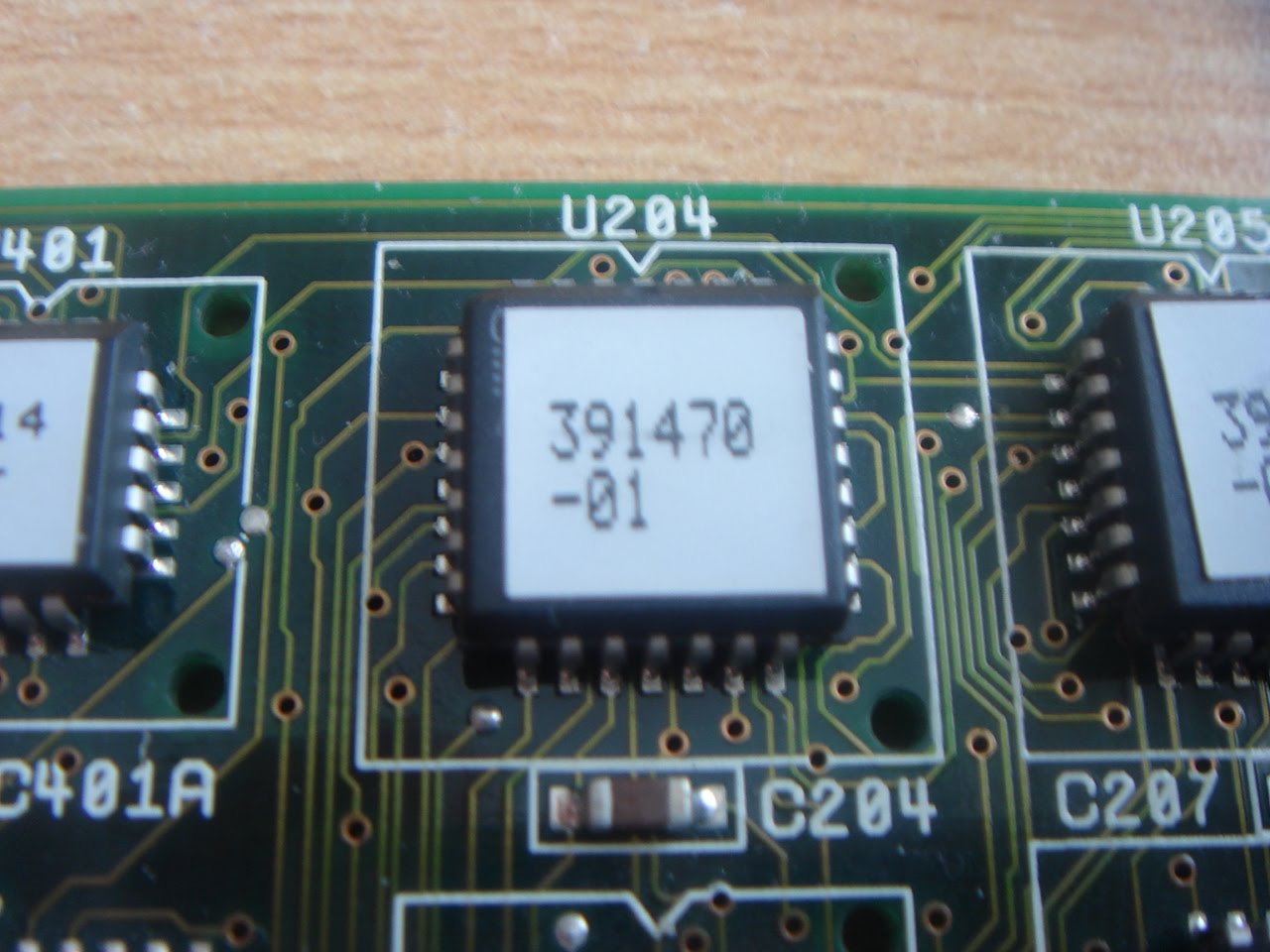

Il y a aussi U204 qui ne fonctionne pas correctement, toujours en version -01. Il faut le remplacer par la -02 qui corrige les soucis.

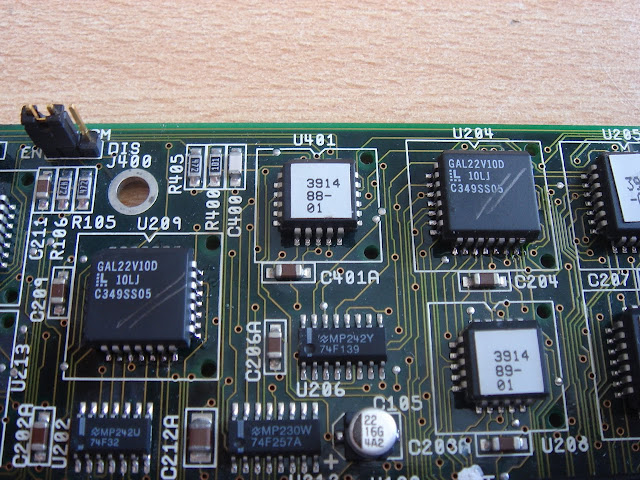

Commençons par ôter les autocollants, puisque nous allons dessouder les composants. Notez qu'ils sont reprogrammables, vous pourrez avec un programmateur de GAL, les re-flasher avec les bonnes versions débuggées :
A 400°, les puces se dessoudent en quelques secondes, pas besoin d'appliquer de la pâte pour faciliter le dessoudage, c'est inutile :
Tresse à dessouder pour ôter la soudure restante :
Et comme d'hab, l'acétone pour cleaner le tout :
Incroyable, y'avait tout ça !
Les puces en versions -02 et -03 sont arrivées !
Elles se soudent assez simplement. Ils suffit de bien les positionner, et d'appliquer de la soudure en même temps sur les pastilles et les tiges :
Voilà, c'est fini !
Pour les cartes 3.0, il y a encore une modification à effectuer sur U200 :
Soulevez la numéro 6 avec un fer chaud :
Et faite un pont de soudure avec la pastille numéro 7 comme ceci :
Vous pouvez ensuite couper la tige 6 qui ne sert plus :
Voilà la transformation en 3.2 est effectuée !
